dn150電磁流量計外形尺寸
發布時間：2021-08-26 02:37:52??點擊次數：2185次
dn150電磁流量計應用廣泛功能強大，基本上常見的工控環境都能用電磁流量計測量，比如污水處理、化工、食品等等都非常合適。
1 外形和安裝尺寸，見表 2-4
注：除表 2-4 標準連接尺寸和公稱壓力以外，可依據用戶要求，根據用戶實際安裝位置尺寸，管道公稱壓力進行非標準設計和制造。
1.1 轉換器的結構和外形尺寸(詳見轉換器部分)

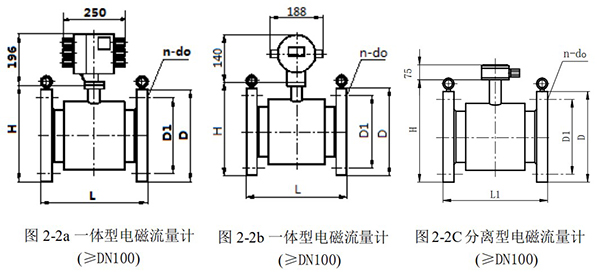

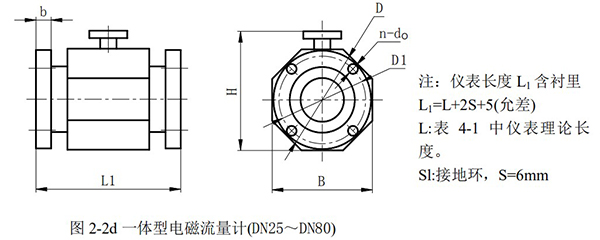

1.2 dn150電磁流量計（含傳感器）外形及連接尺寸（見圖 2-2，表 2-4）

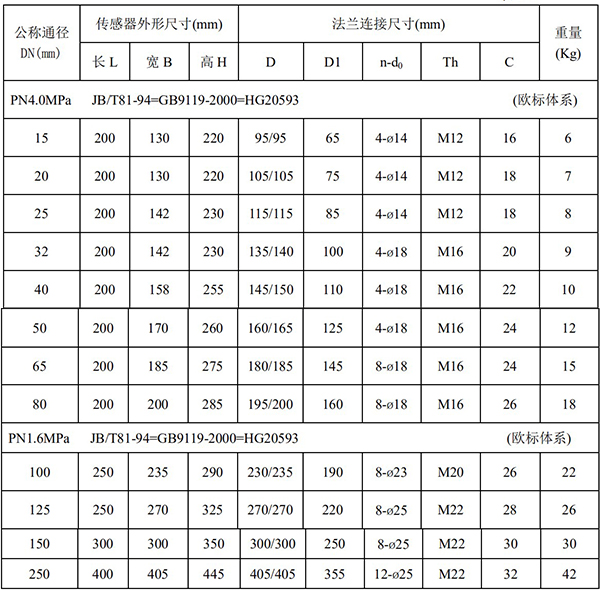

常用規格dn150電磁流量計外形尺寸和法蘭連接尺寸
常用規格dn150電磁流量計外形尺寸和法蘭連接尺寸
