1.對外部環境的要求

1.1.流量計應避免安裝在溫度變化很大或受到設備高溫輻射的場所，若必須安裝時，須有隔熱、通風的措施。



1.2.流量計*好安裝在室內，若必須安裝于室外，應避免雨水淋澆，積水受淹及太陽暴曬，須有防潮和防曬措施。



1.3.流量計應避免安裝在含有腐蝕性氣體的環境中，必須安裝時，須有通風措施。



1.4.為了安裝、維護、保養方便，在流量計周?chē)栌谐湓５陌惭b空間。



1.5.流量計安裝場所應避免有磁場及強振動源，如管道振動大，在流量計兩邊應有固定管道的支座。

2. 管道式電磁流量計

2.1.對直段的要求

為了改善渦流與流場畸變的影響，流量計安裝的前、后直管段長度有一定要求，否則會影響測量精度(也可安裝整流器，盡量避免在靠近調節閥和半開閥門之后安裝)。



2.2.對工藝管的要求

流量計對安裝點的上、下游工藝管有一定的要求，否則影響測量精度。

a.上、下游工藝管的內徑與傳感器的內徑相同，并應滿足：0.98DN≤D≤1.05DN(式中DN：傳感器內徑，D：工藝管內徑)

b.工藝管與傳感器必須同心，同軸偏差應不大于0.05DN



2.3.旁通管的要求

為了方便檢修流量計，*好為流量計安裝旁通管，另外，對重污染流體及流量計需清而流體不能停止的，必須安裝旁通管。

a.方便流量計的檢修

b.對重污染流體必須安裝

c.流體不能停止而流量計需清洗

3.插入式電磁流量計安裝要求

3.1.對直管段的要求

入口/出口直管段：入口應≥10DN;出口應≥5DN



3.2.對接地點要求

為了使儀表可靠的工作，提高測量精度，不受外界寄生電勢的干擾/傳感器應有良好的接地，接地電阻小于10.(若金屬管道接地良好時，無須專設接地裝置)。



3.3 對安裝位置要求

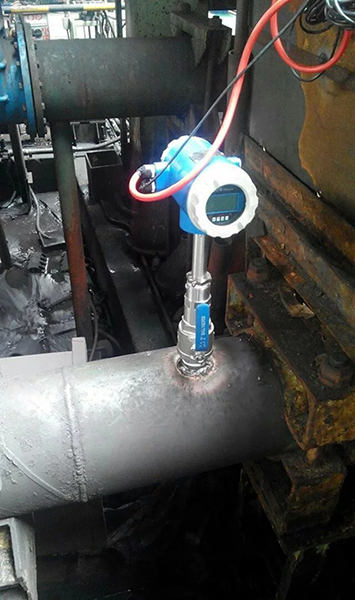

插入電磁流量計根據現場管路情況不一，不加裝球閥的流量計，應在不帶壓倒管路上安裝(即不帶壓安裝可選擇不加裝球閥的流量計)，在管道上開孔直徑50，準備把連接焊管焊接在管道的開孔上;對于要求不斷流裝卸或不允許介質溢出的場合，須加裝球閥，即選擇帶球閥結構的插入式電磁流量計;在管道上開孔直徑50，準備把連接焊管焊接在管道的開孔上。
